轻型防多波段侦察伪装网

发布时间:2022-3-15 17:26:51人气:

轻型防多波段侦察伪装网

轻型防多波段侦察伪装网(根据要求选配)


.伪装性能

a.防光学侦察伪装性能: 在可见光和近红外波段(0.38μm~1.2μm),能对抗机载0.3m分辨率的光学侦察。

b. 防中远红外侦察伪装性能:在中远红外波段(3μm~5μm、8μm~14μm),能对抗视场为1.5°×2°、空间分辨率0.18mrad,温度灵敏度为0.05k、观测距离为800m~1200m的热成像仪地向侦察。

3.3.3防雷达侦察伪装性能

C.在雷达波段(2mm~625px)能对抗机载3m分辨率的合成孔径侧视雷达侦察。

.  标准件

在符合本规范规定的前提下,应尽可能采用标准件。

三. 维修性

整套器材应配有装饰片、绳子等易损备件和简易维修工具,当网面中有3~5处,合计1㎡的破损面时,一名作业手的最大修复时间(MPBR)不大于20min。

. 环境适应性

    遮障应能在-40℃~50℃、风力不大于6级的野外环境条件下使用。

.使用可靠性

    在重复使用100次(每次含一个架设和撤收循环)后,在置信水平为90%的条件下,可靠性大于95%。

.  操作性

9名作业手架设一套掩盖遮障的作业时间不大于15min,撤收时间不大于10min。

.  重量

单件包装尺寸便于单兵携带,单件包装重星不大于30kg,全套装备重量不大于130kg。

.  零部件详细要求

A.  遮障面

a)按颜色分为植被型和荒漠型两种,图案花型与标准模板一致;

b)规格尺寸为(6.8±0.1)m×(6.8±0.1)m;

c)联接环长度的范围为550px±25px;

d)联接环间距的范围为500px±25px;

e)通视度不大于50%;

f)联接环与基网的缝合强力不小于200N;

B.  骨架网

    骨架网按颜色分为深绿色和灰钙土色两种。

a)网目的规格尺寸为(50mm±10mm)×(50mm±10mm);

    b)抗拉强力不小于200N;

c)耐干摩擦色牢度不小于3级。

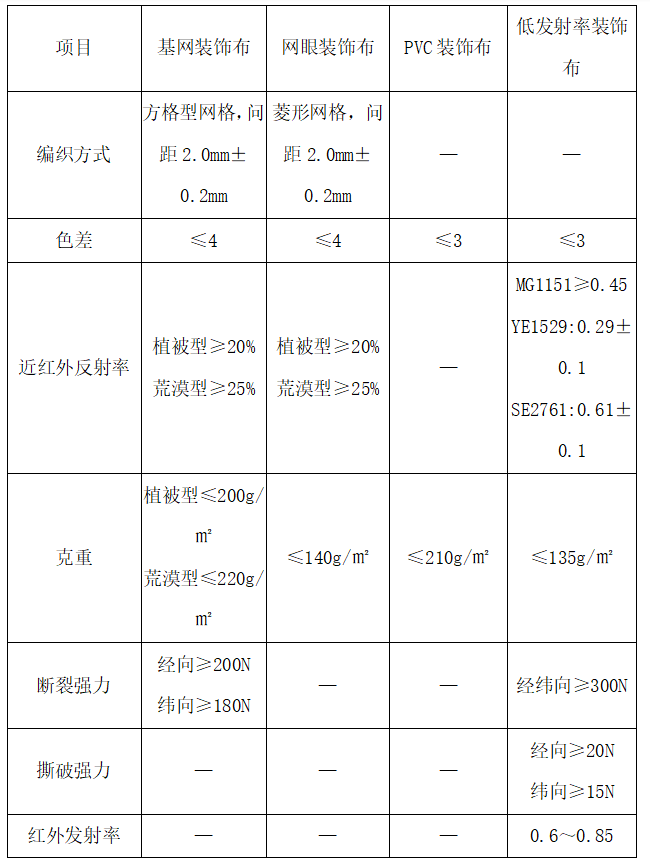

C.  装饰布

1  遮障面装饰布要求


E.  连接环绳和边绳

颜色符合产品图样要求,满足GJB 1032的相关规定,断裂强力不小于1000N。

F.  骨架网绳

a)骨架网绳按颜色分中绿鱼和暗沙色两种,分别用于植被型和荒漠型。

b)网架的规格尺寸为(1.5m±0.1m)×(3m±0.1m)。

c)网目的规格尺寸为(100mm±5m)×(100mm±5m)。

d)抗拉强力不小于200N。

G.  绑扎绳

绑扎绳按颜色分中绿色和暗沙土色两种,分别用于植被型和荒漠型。绑扎绳的抗拉强力不小于49N。

F.  附加装饰布

附加装饰布颜色选用GJB 1082所列颜色:黄绿色YG1663、红土色RE1529、中绿色MG1151、沙土色SE2132、灰钙土色SE3241、浅黑石色BN2351、棕土色BE1318、黄土色YE3248。

.  隔热模块(根据需要)选配

1.  塑性骨架

    塑性骨架按颜色分中绿色和暗沙土色两种,分别用于植被型和荒漠型。塑性骨架单件质量的范围为0.23kg~0.27kg。

2.  磁吸附头

    磁吸附头按颜色分中绿色和暗沙土色两种,分别用于植被型和荒漠型。在单个磁吸附头下吊挂4Kg的铁块负载,铁块不跌落。

3.  隔热模块装饰布

    a)隔热模块装饰布按颜色分中绿色和暗沙土色两种,分别用于植被型和荒漠型。

    b)单位面积质量不大于200g/㎡。

c)经纬向断裂强力不小于600N。

d)经向断裂强力不小于50N;纬向断裂强力不小于30N。

e)内表面(铝面)红外发射率不大于0.35。

f)能离火自熄,续燃时间不大于10s。

.  产品标志

遮障面的标志印在遮障面的一个角上,标明下列内:

    a)名称;

b)类别;

    c)产品编号;

    d)出厂日期;

    e)检验员代号;

f)制造厂名。

    另三个角上有标志遮障面拼接方向的位置号。

十一.  外观质量

1.  遮障面

    a)斑点图案和颜色配置准确;

    b)缝制针码要均匀,针脚不可泡线,无漏缝处;

    c)基网装饰布拼接针脚为35±1针/250px;

    d)装饰片S形缝制,间距500px±125px,针脚35±1针/250px;

    e)花针包边良好,针脚10针20针/250px,环绳重针10针12针/25px;

    f)加强布的尺寸、位置正确,出厂标志齐全。

2.  绳料

    不得出现共断3股以上的纱或线,打结或松捻应不大于8处。

3.  各类装饰布

a)破边、破洞经向长≤25px(允许一匹布内不多于10处,一米内不多于1处),破损处必须织补修整。

b)因粘附、搭色、补色、油污等原因造成的局部颜色差异即杂色斑,宽度不大于25px,最大长度不大于125px,在10㎡米内杂色斑总面积不大于0.01㎡。

4.  附加装饰片

a)绑扎完好率100%,允许漏绑5%,但不能有两个连续漏绑;

b)缝制针码要均匀,针脚不可泡线,无漏缝处;

c)边绳缝接牢固,绳两端须热封不散开,不形成大疙瘩;

    d)加强布上的产品标志正确、齐全。

5.  隔热模块(选配)

a)破边、破洞:经向长25px内(允许一匹布不多于20处,一米内不多于1处)。

b)各部件颜色均匀,无明显差异;

c)各部件应洁净,无毛刺和锋利的边缘;

d)安装方便,与磁吸附头配合适宜。

十二. 说明事项:

轻型防多被段侦察是对付敌可见光、近红外、中远红外、雷达侦察与制导的伪装器材,主要用于火炮、导弹发射车等地面机动装备和指挥防护工程、阵地等固定军事设施目标伪装,由于该型遮障具有宽频的防雷达性能因而不可覆盖在需要进行微波通信的设备和装备上,比如雷达、数字通信器材等。

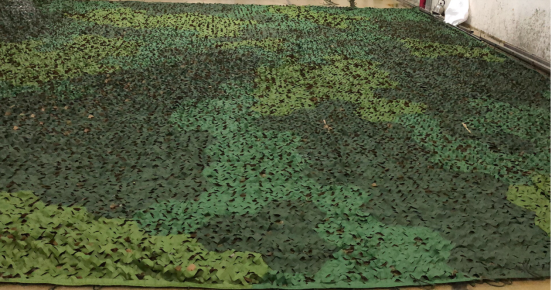

                                            普通网1
